【科普】電客車的電從哪里來？

2019年05月05日 02:06:00 來源：公共交通資訊訪問：次

有很多小伙伴感覺供電很神秘，看不見摸不著，卻能驅使列車、站內設備正常運行，今天小編就在這里與大家一起探討一下地鐵的供電系統，為各小伙伴揭開供電神秘的面紗。

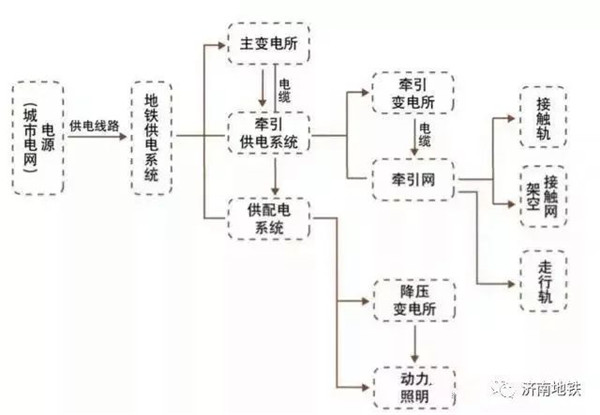

首先，簡單來說地鐵供電由供電公司通過單獨的輸電線路到達主變電所，再通過環網電纜分配到下級牽混所、降壓所，用作列車運行和車站動力照明等用途。地鐵列車主要依靠牽引供電系統提供動力，牽引供電系統一般包括：牽引變電所、接觸網、回流電路。在我國，地鐵供電一般采用10~35KV的交流電，通過牽引變電所變壓整流為1500V直流電后，由牽引網給地鐵車輛提供電源。

由于從城市電網引入電源到地鐵車輛的方式有多種，這里以集中式供電為例（地鐵有專用的主變電所）

首先，地鐵公司不具備自身發電的能力，所有的動力源泉來自于城市電網，講明白一點就是地鐵的電力來自于城市電網，通過城市電網變電所引入110kV電源至地鐵公司主變電站，此為地鐵電網的供電源頭。

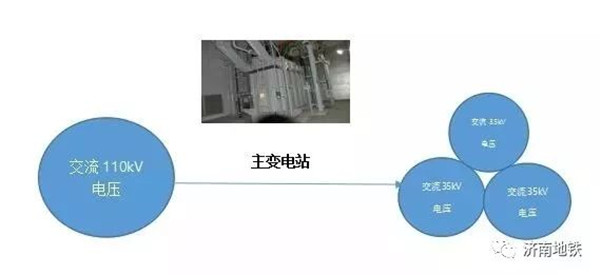

由于地鐵牽引用電為1500V直流電，車站動力照明用電為400V交流電，故必須進行降壓后才可以到達末端用電設備，這就引出我們的主角--110kV主變壓器，其主要功能是將110kV電壓降壓為35kV，為地鐵各車站提供電能，是整個地鐵環網供電的總源頭，可以毫不謙虛的稱之為地鐵供電網絡的龍頭老大。

地鐵整條線路站點較多，每個車站都需要用電，如果每個車站35kV進線都從主變電站引進，35kV電力電纜用量將大增，電纜可是很貴的呦~~所以為了節約納稅人的每一分錢，我們要從技術角度來解決此問題。這時我們出現了供電分區的概念，就是幾個車站的35kV供電網絡串聯起來，由主變電站一回35kV供電線路為這幾個串聯起來的車站供電，可以大幅降低電力電纜的使用量，而且一旦站內發生故障可以大幅降低對主變電站的影響，而這幾個串聯起來的供電網絡為一個供電分區。一般一條線路可分4到6個供電分區，每個供電分區由若干牽混所和降壓所組成。

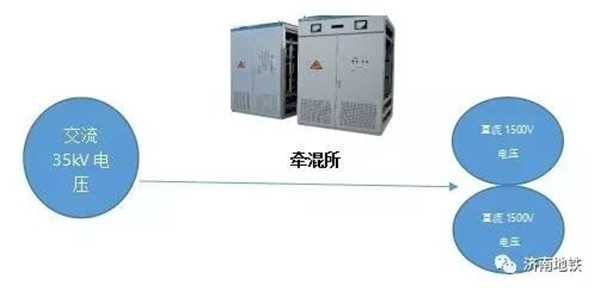

小伙伴們，這可是咱們供電系統的核心哦，因?yàn)槲覀兊牧熊嚬╇娙砍鲎赃@里呢。牽混所，顧名思義就是牽引和降壓混合在一起的變電所為牽混所，其主要功能之一為將主變電站引進的交流35kV電壓通過整流機組降壓整流為咱們列車用的直流1500V，為地鐵運行持續供電，另一功能將主變電站引進的交流35kV電壓通過變壓器降壓為400V，為站內動力照明持續供電，牽混所為整個供電系統的核心模塊，肩負著為列車供電的核心功能。

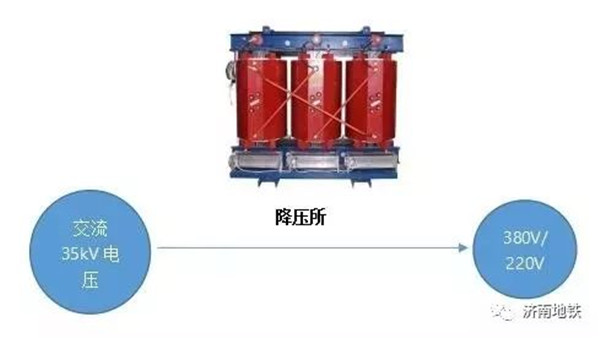

小伙伴們坐地鐵看到每個車站都有照明、通風空調、電梯、站臺門等設備，這些設備的電能都由降壓變電所提供。其主要作用是將主變電站引進的交流35kV電壓，通過變壓器降壓為400V，為站內動力照明等設備持續供電。

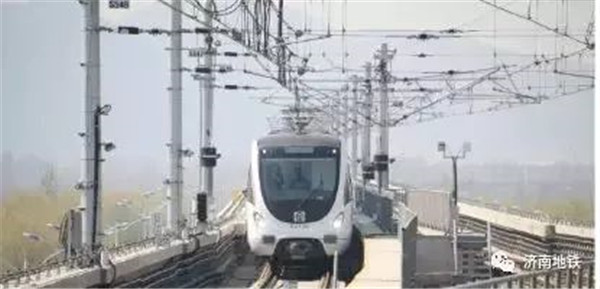

最后再跟大家一起學習一下地鐵獨有的供電制式。小伙伴們應該知道自城市電網引進的電源全部為交流電，但是我們傳輸?shù)搅熊嚨碾娫匆笫侵绷?，所以我們需要將交流電整流為直流電然后傳輸?shù)浇佑|網供列車取電，因此我們需要兩個重要的供電設備即：整流機組和接觸網，首先我們的整流機組將交流35kV通過整流機組整流為直流1500V，然后通過相應的直流開關柜、隔離開關送至接觸網，供機車取電。關于接觸網大部分小伙伴們認為是一條長長的供電線而已，其實我們的接觸網是一段一段的，段與段是絕緣的，為什么不能設置成一整根全部連接的呢？一整根連接起來的列車無間斷取電豈不是很好嗎？無間斷取電當然很好，不傷接觸網、不傷受電弓，但是一旦接觸網某個點發生短路，全線的變電所內開關會全部跳閘，擴大事故范圍，而我們分段的好處在于可以將事故控制在一定的區間內，盡可能縮小對列車的影響范圍。綜合考慮其利弊，接觸網采用分段供電的方式為最佳的供電方式。
